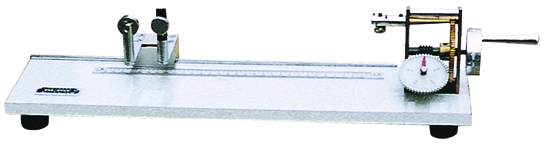

一、用途：

本儀器用于測定紗線的捻度。

二、結構原理：

本儀器通過一對齒輪傳動帶動紗線夾頭轉動，同時帶動計數盤計數，從而測出紗線的捻回?cái)?shù)。

三、主要技術指標

1、測試捻度最大值：500捻

2、測試紗線最大長度：300mm

3、紗線張力范圍：0~45cN（分檔調節）

四、適用標準

GB/T2543.1-2001《紡織品 紗線捻度的測定---第1部份直接計數法》

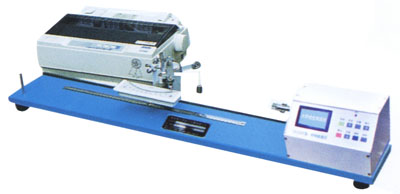

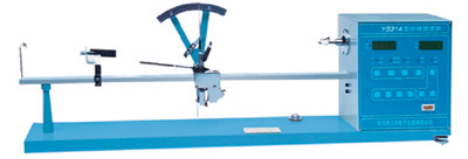

一、用途：

本儀器用于測定各種紗線的捻度。

二、結構原理

儀器由控制箱(液晶顯示)、張力機構、插紗架及數據處理系統等部件組成。儀器的伸長指針部分設置了可靠霍爾傳感零位自停裝置，機械傳動結構緊湊，右夾頭由電機直接帶動，采用國際上先進的水平張力加載裝置，試驗的各項參數均由按鈕直接輸入，并有斷電數據保存功能，特別是在做一次法、二次法和三次法時，夾上紗線后只需按一次試驗按鈕，試驗便可自動完成。本儀器由機內自制的計算機對輸入信號進行不斷地檢測，并在方法程序的管理下，進行相應的試驗，并對采集的數據進行存貯、分析、運算和統計，是后經打印機打印輸出和顯示器輸出，實現了儀器的半自動化。

三、主要技術指標

1、測試范圍：各種紗線. 紗線張力：有一組砝碼,可根據紗線的類別進行調整。

2、夾頭轉速：2000r/min，800r/min，點動慢速。

3、測試長度：25、50、100、200、250、500 mm

4、測試方式：a直接計數法. b一次退捻加捻法. c二次退捻加捻法.d 三次退捻加捻法

5、測試數據輸出方式：(測試數量：小于99次)

a  顯示輸出  每次捻度值Xi；每批平均捻度值Xe；試驗次數Nn；平均捻度以下出現

b  打印輸出  的次數Ni；均方差S；不勻率H；變異系數CV值；捻系數〆。

6、電源,功率：220V±10%，50Hz,,（主機）小于25W

7、使用環境要求：濕度20±10℃

四、適用標準:

GB/T 2543.1-2001《紡織品-紗線捻度的測定 第1部分：直接計數法》

GB/T2543.2-2001 《紡織品-紗線捻度的測定 第2部分：退捻加捻法》

ISO2061《紡織品紗線捻度的測定-直接計數法》、

GB/T14345《化學纖維長絲捻度試驗方法》、

FZ/T10001《氣流紗線捻度的測定-退捻加捻法》

FJ547《本色氣流紡棉紗線試驗》
