各種纖維標準大氣條件下回潮率
發(fā)布時間：2019-03-17 20:50
紡織材料的吸濕或放濕是一個普通的自然現(xiàn)象，同時又是一個動態(tài)平衡過程。紡織材料放濕平衡時，吸著的水分量是衡量紡織材料吸濕性的主要指標。紡織材料的吸濕不僅會引起材料本身的重量變化，而且會引起一系列的性質(zhì)變化，這對商品貿(mào)易、重量控制、性質(zhì)測定以及生產(chǎn)加工等都會有影響。大多數(shù)紡織纖維吸濕后有明顯的橫向膨脹、剛性降低，斷裂伸長增加，強度、磨擦、導(dǎo)電性能等都會發(fā)生變化，這些性質(zhì)變化對紡織中工藝及成品質(zhì)量會造成不同程度的影響。因此，在紡織生產(chǎn)中必須合理控制各道工序車間的溫濕度。紡織材料吸濕量多少，決定于紡織纖維的種類和所處的大氣條件。一般天然纖維吸濕性好，而合成纖維較差。因此在種紡織材料的含濕量時，主要是從控制大氣條件考慮。
紡織材料含濕量指標通常用回潮率和含水率表示。回潮率為濕重誠干重與干重的比率;含水率為濕重減干重與濕重的比率。紡織材料含濕量的主要指標為回潮率(原棉檢驗中目前正向回潮率指標過渡)。紡織材料在標準大氣條件下(溫度為20°C±2℃。相對溫度為65%±2%)的回潮率，稱為標準大氣條件回潮率。各種纖維在標準大氣條件下回潮率見表1。
表1 各種纖維的標準大氣條件下回潮率
| 纖維種類 | 回潮率（%） | 纖維種類 | 回潮率（%） |
| 羊毛 | 15~17 | 維綸 | 4.5~5 |
| 蠶絲 | 12~13 | 錦綸 | 4~5 |
| 棉 | 8~9 | 腈綸 | 1.2~2 |
| 粘膠纖維 | 7~8 | 滌綸 | 0.4 |
| | | 丙絕對化 、氯綸 | 0 |

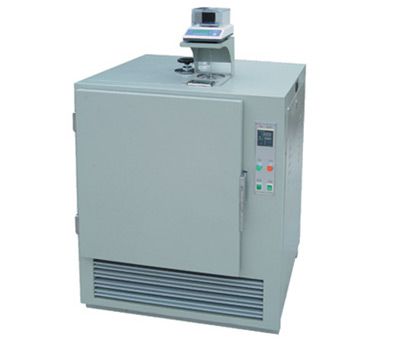

利用烘箱法測定紡織材料回潮率
適用標準:
GB/T9995-1997 紡織材料含水率和回潮率的測定 烘箱干燥法
ISO2060，6741； ASTM D2654等
技術(shù)參數(shù)：
1.烘干時間：<40min 生絲：<60min
2.溫度范圍：室溫～150℃，LED
3.控制精度：±1℃
4.溫度均勻性：±2℃
5.接近試樣的風速：>0.5m/s
6.通風形式：強制熱風對流
7.換氣速度：每分鐘大于1/4的烘箱容積
8.天平稱量：鏈條天平 200g 0.01g
9.電子天平：300g 0.01g
10.外形尺寸：990×870×1150mm
11.電源： AC380V,， 2.75Kw
